Referenzen aus der Praxis

IMG_2813
IMG_2811

Sanierung Wohnhaus Regensburg

Verstellbarer Dauergerüstanker - DAH-2840 (500 Stk.)

Wellblechfassade mit einer Ausladung (Hinterkante Platte) von bis zu 400 mm. Ausladung musste je nach Setzpunkt um wenige Zentimeter vor Ort eingestellt werden. Die Ausladung unserer Dauergerüstanker lässt sich je nach Modell um bis zu 120 mm schnell und ohne Werkzeug - auch auf dem Gerüst - verstellen. Die Handwerker sind begeistert!

______________

HPM Fassadentechnik GmbH

Fachmarkt Wohnen Heddesheim

Variable UK (VK) + Vertikales UK-System (AV, GH)

Neubau eines Discountermarktes, eines Drogeriemarktes und eines Wohn- und Geschäftshauses mit Tiefgarage I 24 Wohnungen I 6 Gewerbeeinheiten.


Unterschiedliche Wandabstände aufgrund von diversen Mauerwerks-Vorsprüngen war der ideale Einsatzort für unser variables Wandkonsolen-System (FESTPUNKT-VARIO). Die Ausladung kann schnell und einfach um bis zu 40 mm verstellt werden - und das auch nach den Dämmarbeiten.

______________

a+b freie architekten, Weinstadt

A. Pfeiffer Zimmerei GmbH

csm_IMG_8421_HP_b8300483a1
csm_IMG_8325_HP_617fed11b4
csm_IMG_8453_HP_abacd7df3a
IMG_8363___serialized1
IMG_8361
IMG_7131
IMG_7650

Neubau ZI f. seel. Gesundheit Mannheim

Verstellbarer Dauergerüstanker - DAH-1830 (700 Stk.)

Neubau des Zentralinstitut für seelische Gesundheit J4 in Mannheim. Neben der variablen Ecklösung EE-300 wurden mehr als 700 Dauergerüstanker verbaut. Diese lassen sich schnell und ohne Werkzeug auch nach dem Einbau um bis zu 120 mm verstellen. Die anschließende Ausrichtung in der Plattenfuge ist ebenfalls um bis zu 15 mm nachträglich einstellbar.

______________

VAMED Deutschland Holding GmbH

A. Pfeiffer Zimmerei GmbH

Mehrparteienhaus Langenzenn

Wandkonsole EV-200a und HE-200a mit FUX

Höchste U-Wert-Anforderungen bei der energetischen Sanierung eines 1960er Mauerziegel-Bauwerks sorgten für den Einsatz unserer vertikalen Edelstahl-Wandkonsolen. Im Bereich der Fensterlaibungen wurden zudem unsere horizontalen Wandkonsolen um 90 Grad gedreht verbaut um einen idealen Profilabschluss zu erreichen.

Unser Fußpunkt-Adapter FUX, der individuell an jeder Wandkonsole montiert werden kann, sorgte für einen doppelten Festpunkt und ausreichend Redundanz der Statik bei Bauwerken mit geringen Dübelauszugswerten und Schraubenzulassungsproblemen bei Mauerwerksuntergrund.

______________

Güther Metallbedachungen GmbH

IMG_8417
IMG_8420
IMG_8418
IMG_5266
IMG_5259
IMG_5268
IMG_5859-min
IMG_5861-min
IMG_5867-min
IMG_5872-min
IMG_5869-min

KiTa Mikado Hirschaid

Horizontale Wandkonsole HA-200

Horizontale Unterkonstruktion für den Neubau einer Schule. Geringste U-Werte durch schlankes Konsolendesign sind kein Problem - trotz Aluminium. Die Höhenverstellbarkeit wird von unseren Handwerkern sehr geschätzt, denn durch die obere Schiebeleiste an der Schraube kann die Konsole vor dem Festschrauben um wenige Millimeter exakt ausgerichtet werden, ohne das ein erneutes Loch gebohrt werden muss.


Innovativ und intelligent aus Aluminium oder Edelstahl. Unser neues FESTPUNKT-VARIO-System kann sowohl vertikale, als auch horizontal beliebig verwendet werden.

______________

AS Fassaden GmbH

Mehrstöckige Hotelanlage Freiburg

Ecklösung EA-200 (mit bis zu 225 mm Ausladung)

Statisch berechnete Ecklösung für VHF aus Aluminium inkl. ThermoCUT. Die Montage erfolgt in zwei einfachen Schritten. Im ersten Schritt wird das Wandteil montiert und im zweiten Schritt wird die Ausladung an die jeweilig gewünschte Ausladung angepasst. Durch das innovative Design kann die Ausladung um bis zu 145 mm schnell und einfach - auch nach den Dämmarbeiten - eingestellt werden.

Mit der Festpunkt-EA-Wandkonsole ist jedes Hauseck sicher vor allen physischen Einwirkungen. Die Handwerker lieben die schnelle Montage und die einfache Ausrichtung der Konsole auch bei schwierigem Untergrund.

______________

A. Pfeiffer Zimmerei GmbH

IMG_4222
IMG_4224
IMG_4223
2
1
3

Neubau Gymnasium Eckental

Vertikale Wandkonsole AV-200

Reine Aluminium-Wandhalter haben in der Regel schlechte energetische Eigenschaften und geforderte U-Werte sind schwierig zu erreichen.

Unser Aluminium-Wandhalter AV-200 schafft bei einem Drittel der Dämmungsdurchdringung fast die doppelten Tragwerte. Und wir konnten im nebenstehenden Beispiel zusätzlich noch auf einen Wandhalter pro Tragstrang verzichten - so geht das heute:

   - Material-, Kosten- und Zeitsparend.

   - Horizontal und vertikal stabil und effektiv.

______________

Thiel Fassadenbau GmbH (vorm. Thiel Montage GmbH)

Mehrzweckhalle Münnerstadt

Horizontale Wandkonsole HE-200


Schwieriger Untergrund? Kein Problem.

Die horizontale  Wandkonsole HE-200 (Edelstahl) mit einer Ausladung von 200 mm sorgt für geringste Wärmebrücken bei höchster Stabilität. Ihre patentierte Verstellbarkeit ermöglicht außerdem einen einfachen Höhenausgleich bei unebenen Untergründen.

Durch unsere optionale Befestigungsmöglichkeit mit dem Anbauteil FUX sind zusätzlich geringere Dübelauszugswerte trotz unveränderter Wärmebrücken effizient realisierbar.

______________

Thiel Fassadenbau GmbH (vorm. Thiel Montage GmbH)

2
3
1
3
1
2

Neubau Servergebäude Nürnberg

Vertikale Wandkonsole VE-440a (Fv=1400 N!)


Hinterlüftete Fassade eines großen Gewerbebaues mit bis zu 440 mm Wandabstand. Handelsübliche Winkel-Unterkonstruktionen werden hier schnell wackelig und unstabil - vor allem in seitlicher Richtung. Probleme mit der Prüfstatik aufgrund paralleler Krafteinwirkung zur Wand sind vorprogrammiert, da die Fassadenplatte für eine Quer-Entlastung nicht herangezogen werden darf. Unsere Wandkonsole VE-440a kam hier zielführend zum Einsatz.

Brandschutz ist aufgrund von Edelstahl als Konsolenmaterial unproblematisch.

______________

Thiel Fassadenbau GmbH (vorm. Thiel Montage GmbH)

Attika Neuselsbrunn Nürnberg

Horizontale Wandkonsole HE-200a

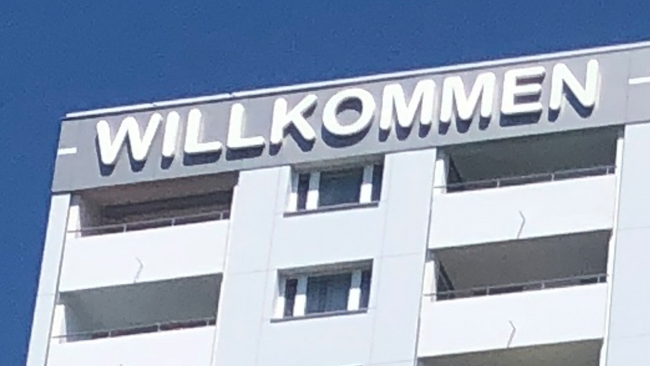

Mit einer Traglast von bis zu 1550N ist unsere Wandkonsole "HE-200" der ideale Lastenträger für horizontale UK-Systeme. Er kam für die Begrüßungs-Schriftzüge an den Hochhäusern in Nürnberg-Neuselsbrunn (Servus, Welcome, Willkommen) zum Einsatz und fand große Anerkennung vor allem bei den verarbeitenden Handwerkern.


______________

Thiel Fassadenbau GmbH (vorm. Thiel Montage GmbH)
